一、詳細產品介紹：

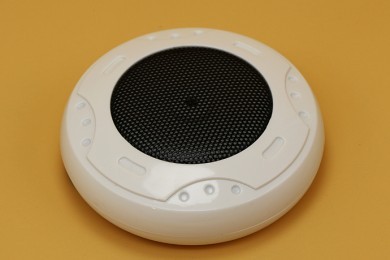

⊙德國進口方案F700-DSP專業級靜噪音環境聲音拾音器。
⊙源于美國進口IC，配合專業的拾音處理電路，語音清晰，無噪音。
⊙進口大振膜電容咪頭，抗干擾，抗環境噪音，廣角采集聲音，無死角，拾音面積100平方米。
⊙內置動態聲音處理電路，對人聲及其它不連續的聲音進行放大處理，徹底消除環境噪音。
⊙內置自動增益AGC 電路，消除遠近距離的聲音差別，使回放更逼真。
⊙半圓型外殼，安裝方便簡單，針孔進音口，廣角采音，無反射音。
⊙表面淺凹凸點，抗回聲，降低阻礙，收音更多更逼真，回聲更小，達到理想狀態。
⊙高阻抗輸出，對傳輸線纜要求低，聲音輸出強度大，驅動能力強，適合多種錄音設備。
⊙內部電路集MIC，前置放大，AGC電路，dsp噪音消除（noise attenuator）電路，功率放大電路。
⊙F700-DSP監聽頭適合銀行、檢查、司法等國家安全部門的聲音采集用途。
⊙傳輸線纜使用一芯帶屏蔽線，或者普通的兩芯電源線，傳輸距離根據線徑粗細決定，盡量避開高壓線纜布置音頻傳輸線。
性能參數：
|
項目 |
性能參數 |
項目 |
性能參數 |
|
拾音范圍 |
50~100平方米 （可調節） |
靈敏度 |
-43DB 1000 HZ |
|
頻率范圍 |
50~18k HZ |
輸出阻抗 |
1000歐姆 |
|
信噪比 |
安靜時95DB，動態時最低65DB |
處理電路 |
自動增益AGC，DSP噪音消除電路 |
|
MIC咪頭 |
進口大振膜降噪抗干擾全向麥克風 |
電源特性 |
極性保護電路，前后雙濾波穩壓電源 |
|
工作電壓 |
6~12VDC，20MA (MAX) |
工作溫度 |
-20° ～ +70° |
|
外殼顏色 |
ABS 防火材料 乳白色 |
外形尺寸 |
Φ86mm*27mm平板圓形型 |
|
接線方式 |
紅色（電源正） ， 黑色（電源地，信號地） ， 綠色（信號正） |
||
|
跳線方式 |
跳線短接為靜噪電路啟動方式，斷開時為高保真原聲AGC 自動增益放大方式。 |
||
三、安裝使用方法：
主板引出的連線接線方式參考上述說明。
位于主板面的藍色可調節電阻，根據需要可以調整靈敏度的大小，+號方向聲音大。
位于主板面上的JP1 跳線為功能變化跳線，可以調整監聽頭的工作方式，參考上述。
拾音器安裝建議采用電源現場供電的方式，保證充足的電源功率。
拾音器的安裝位置盡量靠近發音源，房間內安裝時最好在房間的正中央，不是角落。
指示燈亮紅色表示電源電壓正常，否則請檢查電源供電和產品連線。
